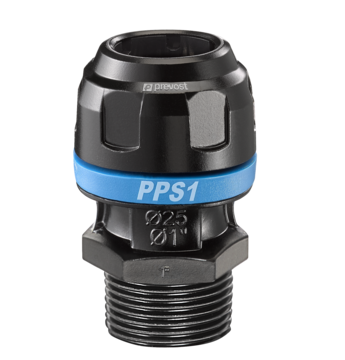

PPS1 MM - Raccordo dritto filettato maschio conico in alluminio per tubo

3285_PPS1_MM2534
3285_PPS1_MM2534
Peso netto (kg)
0,05
Filettatura
R1/2
Materiale
Alluminio
Pressione massima di esercizio
16.00 bar
Temperatura
-20.00°C a 80.00°C
Per tubo Ø est.
16 mm mm

Descrizione

Riferimento
Peso netto (kg)
Filettatura
Materiale
Pressione massima di esercizio
Temperatura
Per tubo Ø est.
PPS1 MM1612
PPS1 MM1617
PPS1 MM2012
PPS1 MM2027
PPS1 MM2512
PPS1 MM2527
PPS1 MM2534
PPS1 MM3234
PPS1 MM3242
PPS1 MM4042
PPS1 MM4049
PPS1 MM5049
PPS1 MM5060
PPS1 MM6360
PPS1 MM6376
PPS1 MM8076
PPS1 MM8090

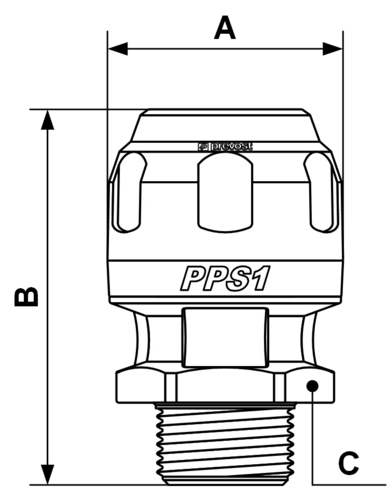

Dimensioni

PPS1_MM
Riferimento
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 MM1612
32
58
26
PPS1 MM1617
32
52
26
PPS1 MM2012
38
65
32
PPS1 MM2027
38
67
32
PPS1 MM2512
46
73
38
PPS1 MM2527
46
74
38
PPS1 MM2534
46
78
38
PPS1 MM3234
57
88
46
PPS1 MM3242
57
89
46
PPS1 MM4042
68
106
57
PPS1 MM4049
68
106
57
PPS1 MM5049
84
120
72
PPS1 MM5060
84
124
72
PPS1 MM6360
100
146
90
PPS1 MM6376
100
152
90
PPS1 MM8076
121
173
110
PPS1 MM8090
121
175
110

Descrizione

Riferimento Peso netto (kg) Filettatura Materiale Pressione massima di esercizio Temperatura Per tubo Ø est. 3D
PPS1 MM1612 0,05 R1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 16 mm mm 3D
PPS1 MM1617 0,047 R3/8 Alluminio 16.00 bar -20.00°C a 80.00°C 16 mm mm 3D
PPS1 MM2012 0,072 R1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 20 mm mm 3D
PPS1 MM2027 0,075 R3/4 Alluminio 16.00 bar -20.00°C a 80.00°C 20 mm mm 3D
PPS1 MM2512 0,135 R1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 25 mm mm 3D
PPS1 MM2527 0,122 R3/4 Alluminio 16.00 bar -20.00°C a 80.00°C 25 mm mm 3D
PPS1 MM2534 0,144 R1 Alluminio 16.00 bar -20.00°C a 80.00°C 25 mm mm 3D
PPS1 MM3234 0,21 R1 Alluminio 16.00 bar -20.00°C a 80.00°C 32 mm mm 3D
PPS1 MM3242 0,221 R1 1/4 Alluminio 16.00 bar -20.00°C a 80.00°C 32 mm mm 3D
PPS1 MM4042 0,34 R1 1/4 Alluminio 16.00 bar -20.00°C a 80.00°C 40 mm mm 3D
PPS1 MM4049 0,357 R1 1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 40 mm mm 3D
PPS1 MM5049 0,575 R1 1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 50 mm mm 3D
PPS1 MM5060 0,59 R2 Alluminio 16.00 bar -20.00°C a 80.00°C 50 mm mm 3D
PPS1 MM6360 0,975 R2 Alluminio 16.00 bar -20.00°C a 80.00°C 63 mm mm 3D
PPS1 MM6376 1,06 R2 1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 63 mm mm 3D
PPS1 MM8076 1,7 R2 1/2 Alluminio 16.00 bar -20.00°C a 80.00°C 80 mm mm 3D
PPS1 MM8090 1,55 R3 Alluminio 16.00 bar -20.00°C a 80.00°C 80 mm mm 3D

Dimensioni

Riferimento A mm B mm C mm
PPS1 MM1612 32 58 26
PPS1 MM1617 32 52 26
PPS1 MM2012 38 65 32
PPS1 MM2027 38 67 32
PPS1 MM2512 46 73 38
PPS1 MM2527 46 74 38
PPS1 MM2534 46 78 38
PPS1 MM3234 57 88 46
PPS1 MM3242 57 89 46
PPS1 MM4042 68 106 57
PPS1 MM4049 68 106 57
PPS1 MM5049 84 120 72
PPS1 MM5060 84 124 72
PPS1 MM6360 100 146 90
PPS1 MM6376 100 152 90
PPS1 MM8076 121 173 110
PPS1 MM8090 121 175 110
PPS1_MM
