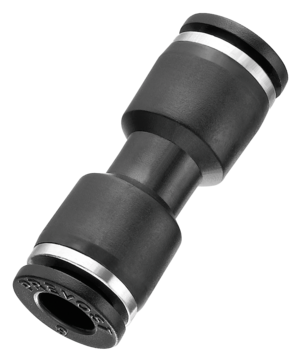

Dritto intermedio - RPU ET
Peso netto (kg)
0,004
Ø est (mm)
4.00
Materiale
Polimero
Pressione massima di esercizio
10.00 bar
Temperatura
0.00°C a 60.00°C
Per tubo Ø est.
4 mm
Descrizione
Riferimento
Peso netto (kg)
Ø est (mm)
Materiale
Pressione massima di esercizio
Temperatura
Per tubo Ø est.
RPU ET0404
RPU ET0505
RPU ET0606
RPU ET0808
RPU ET1010
RPU ET1212
RPU ET1414
RPU ET1616
Dimensioni
Riferimento
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
RPU ET0404
30
10
RPU ET0505
36.7
12.8
RPU ET0606
36.7
12.8
RPU ET0808
39
13.8
RPU ET1010
42.2
16.8
RPU ET1212
44.3
19.8
RPU ET1414
49.5
22.7
RPU ET1616
49.6
23.8
Descrizione
| Riferimento | Peso netto (kg) | Ø est (mm) | Materiale | Pressione massima di esercizio | Temperatura | Per tubo Ø est. | 3D |
|---|---|---|---|---|---|---|---|
| RPU ET0404 | 0,004 | 4.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 4 mm | |
| RPU ET0505 | 0,005 | 5.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 5 mm | |
| RPU ET0606 | 0,005 | 6.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 6 mm | |
| RPU ET0808 | 0,007 | 8.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 8 mm | |
| RPU ET1010 | 0,011 | 10.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 10 mm | |
| RPU ET1212 | 0,015 | 12.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 12 mm | |
| RPU ET1414 | 0,02 | 14.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 14 mm | |
| RPU ET1616 | 0,022 | 16.00 | Polimero | 10.00 bar | 0.00°C a 60.00°C | 16 mm |
Dimensioni
| Riferimento | A mm | B mm |
|---|---|---|
| RPU ET0404 | 30 | 10 |
| RPU ET0505 | 36.7 | 12.8 |
| RPU ET0606 | 36.7 | 12.8 |
| RPU ET0808 | 39 | 13.8 |
| RPU ET1010 | 42.2 | 16.8 |
| RPU ET1212 | 44.3 | 19.8 |
| RPU ET1414 | 49.5 | 22.7 |
| RPU ET1616 | 49.6 | 23.8 |
