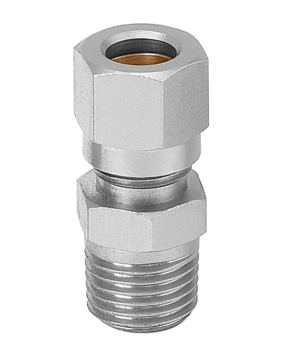

Dritto maschio conico - RO1
Materiale
Ottone nichelato
Pressione massima di esercizio
60 bar
Temperatura
-40°C a 240°C
Plus de références
Riferimento
Peso netto (kg)
Ø est (mm)
Filettatura
Pour tube Ø ext.
RO1 418
RO1 614
RO1 618
RO1 814
RO1 818
RO1 838
RO1 1014
RO1 1038
RO1 1238
RO1 1212
Dimensioni
Riferimento
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
RO1 418
27.5
10
19.5
10
RO1 614
31
14
20
12
RO1 618
28
12
20
12
RO1 814
33
14
22
14
RO1 818
30
12
22
14
RO1 838
33.5
17
22
14
RO1 1014
38.5
17
27.5
19
RO1 1038
39
17
27.5
19
RO1 1238
38.5
19
27
22
RO1 1212
42
22
28
22
| Riferimento | Peso netto (kg) | Ø est (mm) | Filettatura | Pour tube Ø ext. | 3D |
|---|---|---|---|---|---|
| RO1 418 | 0,013 Kg | 4 mm | R1/8 | 4 mm | |
| RO1 614 | 0,024 Kg | 6 mm | R1/4 | 6 mm | |
| RO1 618 | 0,016 Kg | 6 mm | R1/8 | 6 mm | |
| RO1 814 | 0,024 Kg | 8 mm | R1/4 | 8 mm | |
| RO1 818 | 0,019 Kg | 8 mm | R1/8 | 8 mm | |
| RO1 838 | 0,028 Kg | 8 mm | R3/8 | 8 mm | |
| RO1 1014 | 0,044 Kg | 10 mm | R1/4 | 10 mm | |
| RO1 1038 | 0,052 Kg | 10 mm | R3/8 | 10 mm | |
| RO1 1238 | 0,06 Kg | 12 mm | R3/8 | 12 mm | |
| RO1 1212 | 0,081 Kg | 12 mm | R1/2 | 12 mm |
Dimensioni
| Riferimento | A mm | C mm | D mm | E mm |
|---|---|---|---|---|
| RO1 418 | 27.5 | 10 | 19.5 | 10 |
| RO1 614 | 31 | 14 | 20 | 12 |
| RO1 618 | 28 | 12 | 20 | 12 |
| RO1 814 | 33 | 14 | 22 | 14 |
| RO1 818 | 30 | 12 | 22 | 14 |
| RO1 838 | 33.5 | 17 | 22 | 14 |
| RO1 1014 | 38.5 | 17 | 27.5 | 19 |
| RO1 1038 | 39 | 17 | 27.5 | 19 |
| RO1 1238 | 38.5 | 19 | 27 | 22 |
| RO1 1212 | 42 | 22 | 28 | 22 |
