Gomito 45° con codolo - RPQ PT;Coude de piquage 45° - RPQ PT
Gomito 45° con codolo - RPQ PT;Coude de piquage 45° - RPQ PT
Materiale
Polimero
Pressione massima di esercizio
10 bar
Temperatura max
60 °C
Plus de références
Riferimento
Peso netto (kg)
Ø est (mm)
Pour tube Ø ext.
RPQ PT0404
RPQ PT0505
RPQ PT0606
RPQ PT0808
RPQ PT1010
RPQ PT1212

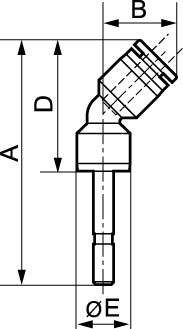

Dimensioni
Riferimento
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
RPQ PT0404
45.4
14.7
27.4
10.5
RPQ PT0505
54
16.5
34
13
RPQ PT0606
54
16.5
32
13
RPQ PT0808
57
18.5
35
14.5
RPQ PT1010
65.3
21
40
18
RPQ PT1212
68
24
43
20
| Riferimento | Peso netto (kg) | Ø est (mm) | Pour tube Ø ext. | 3D |
|---|---|---|---|---|
| RPQ PT0404 | 0,061 Kg | 4 mm | 4 mm | |
| RPQ PT0505 | 0,009 Kg | 5 mm | 5 mm | |
| RPQ PT0606 | 0,009 Kg | 6 mm | 6 mm | |
| RPQ PT0808 | 0,012 Kg | 8 mm | 8 mm | |
| RPQ PT1010 | 0,022 Kg | 10 mm | 10 mm | |
| RPQ PT1212 | 0,032 Kg | 12 mm | 12 mm |
Dimensioni
| Riferimento | A mm | B mm | D mm | E mm |
|---|---|---|---|---|
| RPQ PT0404 | 45.4 | 14.7 | 27.4 | 10.5 |
| RPQ PT0505 | 54 | 16.5 | 34 | 13 |
| RPQ PT0606 | 54 | 16.5 | 32 | 13 |
| RPQ PT0808 | 57 | 18.5 | 35 | 14.5 |
| RPQ PT1010 | 65.3 | 21 | 40 | 18 |
| RPQ PT1212 | 68 | 24 | 43 | 20 |
