Impianti per aria compressa Prevost Piping System, 100% alluminio
Il concetto 100% alluminio
La gamma di reti d’aria compressa PREVOST PIPING SYSTEM 100% alluminio comprende tubi e raccordi in alluminio, compatti, leggeri e resistenti.
Questi componenti si installano facilmentee rapidamente per una messa in pressione immediata.
La gamma PREVOST PIPING SYSTEM garantisce:
- aria sempre pulita e di qualità
- rete senza perdite
- portata ottimale

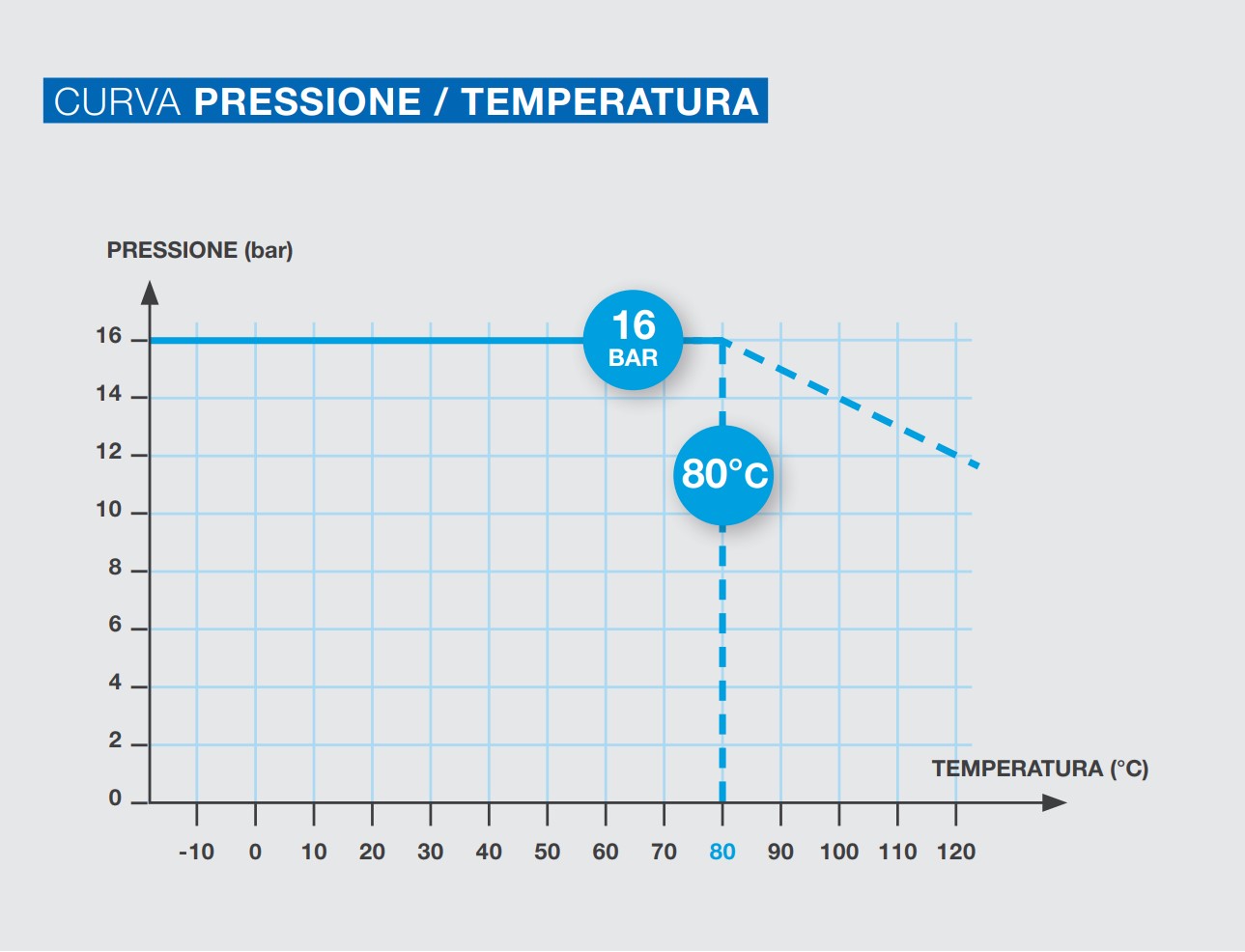

- range di pressione di esercizio da - 0,98 bar a + 16 bar
- range di temperatura da - 20°C a + 80°C
Le postazioni di lavoro godono di un'ottimale alimentazione, accessibilità ed ergonomia. L'installazione garantisce durata nel tempo e può essere facilmente ampliata.
Presentazione della gamma PPS in video
I vantaggi della gamma PREVOST PIPING SYSTEM
- Compattezza e leggerezza
Raccordo PPS e100% alluminio di nuova concezione, più compatto, leggero e resistente. - Materiale tecnico e moderno
La lega di alluminio utilizzata, associata a uno strato esterno realizzato con vernici elettrostatichee a uno specifico trattamento interno, protegge il tubo dall'ossidazione e dalla corrosione. - 100% modulare
Il raccordo PPS consente di realizzare costruzioni modulari ed evolutive. - Facile e rapido da montare
Inserimento del tubo nel raccordo mediante semplice spinta, poi serraggio del raccordo PPS. - Tenuta ermetica e minime perdite di carico
Il "PPS Grip Concept" assicura pun collegamento ottimale e una perfetta tenuta ermetica. Le portate sono ottimali grazie a una superficie interna del tubo liscia, un basso coefficiente di attrito e un ampio diametro di passaggio. Le perdite di carico sono quindi ridotte. - Compatibile con gli oli per compressori
L'alluminio e le guarnizioni Viton sono compatibili con i lubrificanti dei compressori. - Resistenza agli urti
L'alluminio garantisce ottime prestazioni in termini di resistenza meccanica, alla pressione e agli urti.
La gamma PREVOST PIPING SYSTEM

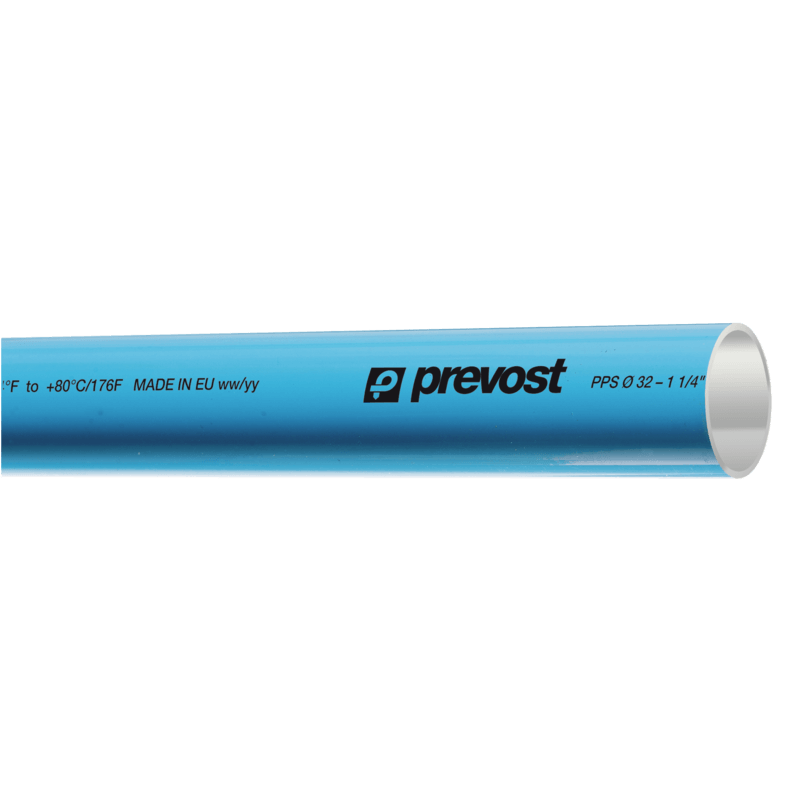

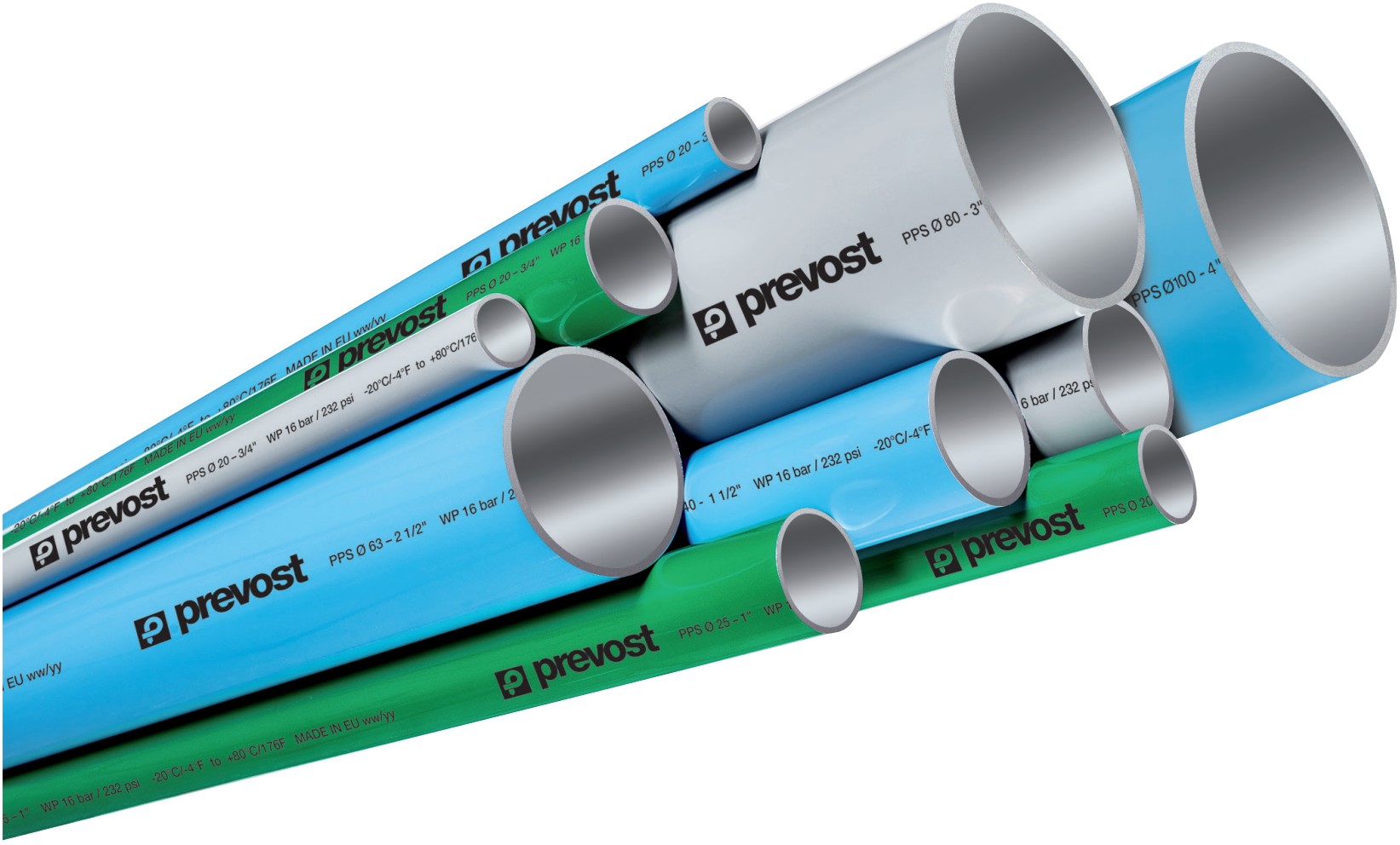

I tubi 100% alluminio
- Inossidabile
- Minime perdite di carico
grazie a una superficie interna liscia - Resistente agli UV e al calore,
basso coefficiente di dilatazione - Marcatura e colore ISO
tutti i diametri sono disponibili nei colori RAL 5012 (blu) e RAL 7001 (grigio). I diametri 20, 25 e 50 mm sono anche disponibili nel colore RAL 6029 (verde) - Nessun rischio di incendio,
non richiede alcuna certificazione specifica - Attrezzatura semplice
facile da tagliare e da smussare, per un'implementazione e una manutenzione estremamente semplici - Molto leggero
- Economico
LES CARATTERISTICHE TECNICHE DEL TUBO PPS
Materiale:
Alluminio estruso.
Lega EN AW 6060 T6 UNI-EN 573-3
Lega EN AW 6063 T6
Trattamento:
Trattamento interno - esterno
(conforme alla normativa RoHS)
Rivestimento:
Vernice elettrostatica
Qualità dell'estrusione:
Calibrata senza saldatura
Fluidi compatibili:
Aria compressa, vuoto, gas neutri
Lunghezza dei tubi:
3 o 5,5 metri
Densità:
2,7 kg/dm³
Diametro esterno del tubo:

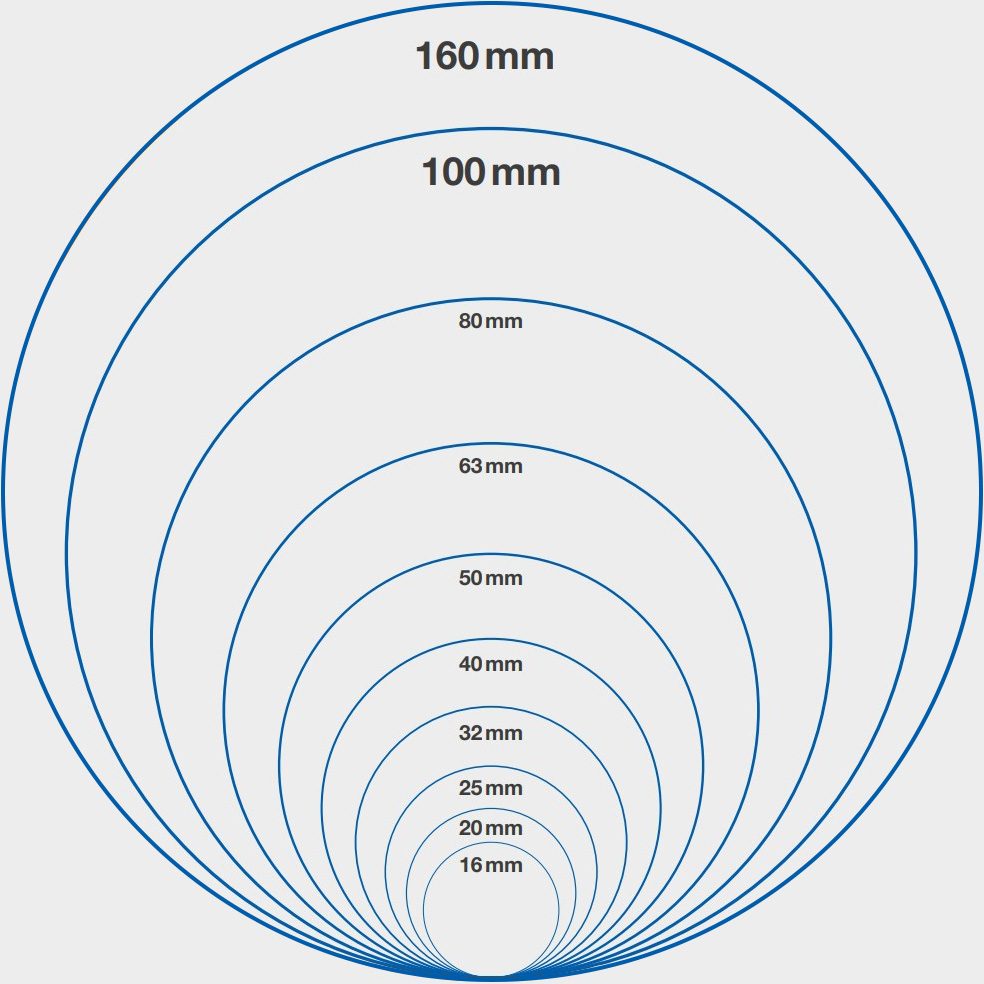

Ø 16, 20, 25, 32, 40, 50, 63, 80, 100, 160 mm
Raccordi 100% alluminio
-

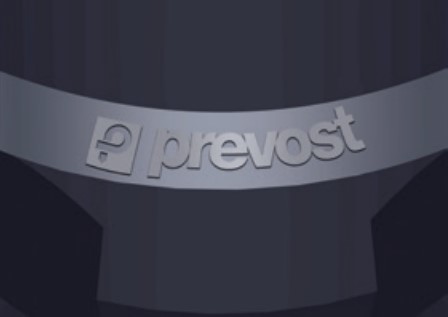

IDENTIFICAZIONE
Logo Prevost inciso
su ogni raccordo -

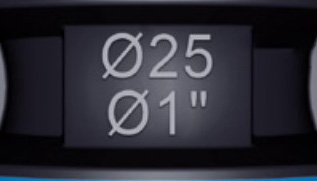

DIAMETRO
Diametro esterno del tubo in mm e pollici
-

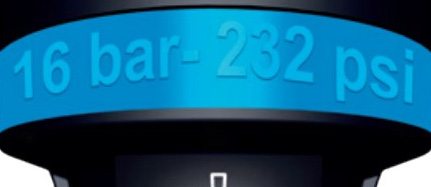

PRESSIONE
Pressione massima di esercizio (bar/psi)
-
TACCA
Per un corretto posizionamento del tubo nel raccordo.
-
TENUTA ERMETICA
La guarnizione è stata specificatamente progettata per questa applicazione. È dotata di due lobi in teflon per ottimizzare la tenuta.
PARTI INTERNE
Dopo l’assemblaggio, le parti interne restano ancorate al corpo del raccordo.
-

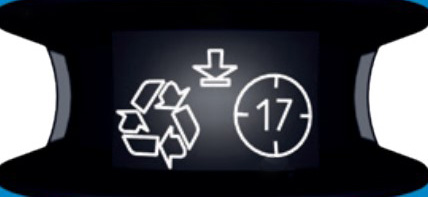

TRACCIABILITÀ
LE CARATTERISTICHE TECNICHE DEI RACCORDI
Corpo e dado:
100% alluminio EN AB 46100
PPS Grip Concept :
fissaggio con dentellatura
Presa di derivazione
consente di gestire la condensa
Il PPS Grip Concept
La tenuta del tubo nel raccordo è garantita da un anello in acciaio inox i cui denti penetrano nell'alluminio.
La tenuta ermetica è ottenuta mediante una guarnizione profilata e lubrificata, con design e caratteristiche ottimizzate per garantire risultati ottimali anche nelle condizioni più severe.
CC CONCEPT: CONCEPTO DI COLLEGAMENTO COMPATTO
Soluzione compatta per il collegamento diretto di due apparecchi, ottimizzando lo spazio e creando installazioni adatte a locali "compressori".
- Compatto
Risparmiare spazio nella vostra installazione ottimizzando lo spazio. - Installazione rapida
Il CC Concept è la soluzione per collegare direttamente due raccordi. - Modulare
Creare installazioni specifiche adatte a tutti i locali "compressori".
Ottimizza la tua postazione di lavoro con la rete di aria compressa PPS SQ PPS SQ
La linea PPS SQ trasforma le singole postazioni di lavoro in una fonte d'aria. Progettare un banco di assemblaggio ergonomico, compatto ed estetico per aumentare l'efficienza e la produttività.
La linea PPS SQ si integra in una rete aerea Prevost Piping System nuova o esistente collegandosi direttamente alle derivazioni a:
- Linee di macchine automatiche
- Postazioni di lavoro individuali/banco di lavoro
- Quadri di comando pneumatici
- Montaggio in fabbrica
- Linee di produzione
Estensione di gamma 2024
La gamma PPS si amplia!
Prevost amplia la gamma di reti di aria compressa Prevost Piping System, ora disponibile nel diametro 160 mm.
La gamma PPS, prodotta in Europa, ora anche nel diametro 160 mm. assicura una rete senza perdite, facile da montare, costituita da tubi e raccordi in alluminio, compatti, leggeri e resistenti agli urti: ora disponibili anche per le installazioni più grandi!
La rete d'aria compressa in pratica
Come installare una rete d'aria compressa Prevost Piping System ?
Come fissare la rete d'aria compressa?
Sono disponibili contenuti video per aiutarvi a installare la vostra rete di aria compressa Prevost Piping System.
Come montare il raccordo sul tubo?
Le nostre certificazioni per campo di applicazione
Organizzazione industriale
ISO 9001*
Prevost si fonda su un know-how riconosciutoda TÜV.
* Valido solo per prodotti fabbricati in Italia
ASME QPS-1
Garanzia di qualità del fornitore
Esclusività mondiale.
Attrezzature a pressione
DESP-2014/68/EU
L’organismo TÜV certifica che i prodotti Prevost rispondono ai requisiti della Direttiva europea sulle attrezzature a pressione PED 2014/68/UE.
ASME B31.1
I prodotti Prevost PPS S soddisfano i requisiti della norma ASME B31.1.
ASME B31.3
I prodotti Prevost PPS S soddisfano i requisiti della norma ASME B31.3.
Il CRN
I prodotti Prevost PPS rispondono ai requisiti canadesi per le attrezzature a pressione e sono dotati del CRN.
Sicurezza e protezione
UL 723 - ASTM E84
La gamma PPS è conforme agli standard americani di resistenza al fuoco UL 723 e ASTM E84.
EN 13501-1
La gamma PPS è conforme alla norma europea EN 13501-1 sul comportamento al fuoco.
ATEX-2014/34/UE
Questa direttiva europea si applica a tutti gli apparecchi elettrici e non elettrici utilizzati in atmosfera esplosiva, gassosa o polverosa.
UV RESISTANT
La gamma PPS tutto alluminio mostra un'eccellente resistenza ai raggi ultravioletti.
Purezza dei fluidi
Oil Free
I prodotti Prevost non contamineranno il fluido trasportato con grasso o particelle di olio.
Silicon free
Prevost garantisce che nessun agente a base di silicone è stato utilizzato per la fabbricazione dei prodotti della gamma PPS.
NSF H1
Il lubrificante Prevost PPS AL isponde alle esigenze delle applicazioni più rigorose: settore alimentare, chimico, farmaceutico, cosmetico, ecc.
ISO 8573-1 cl. 0.0.0
I prodotti della gamma PPS garantiscono che particelle solide, acqua, umidità o olio non contaminino il fluido trasportato.
QUALICOAT
Il rivestimento dei tubi PPS è conforme alla certificazione Qualicoat.
Ambiente
REACH
Prevost assicura un monitoraggio accurato delle materie prime utilizzate per realizzare la gamma di reti PPS.
RoHS
Prevost assicura un monitoraggio accurato delle materie prime utilizzate per realizzare la gamma di reti PPS.
Riciclabile
La gamma PPS (tubi e raccordi) è totalmente in alluminio. Ciò le conferisce ottime proprietà di riciclabilità.
Supporto e documentazione
Di seguito troverai tutta la nostra documentazione relativa alla gamma di reti aeree PREVOST PIPING SYSTEM.
Progetto e preventivo gratuiti
Per progetti complessi di installazione o adattamento del vostro impianto per aria compressa, il nostro dipartimento interno "Progettazione impianti" vi supporta e vi consiglia dall'inizio alla fine.
Ti aiuterà con le descrizioni tecniche, il dimensionamento della struttura e completerà la sua perizia con uno schema dettagliato oltre che un preventivo gratuito.
